設備技術參數

名稱

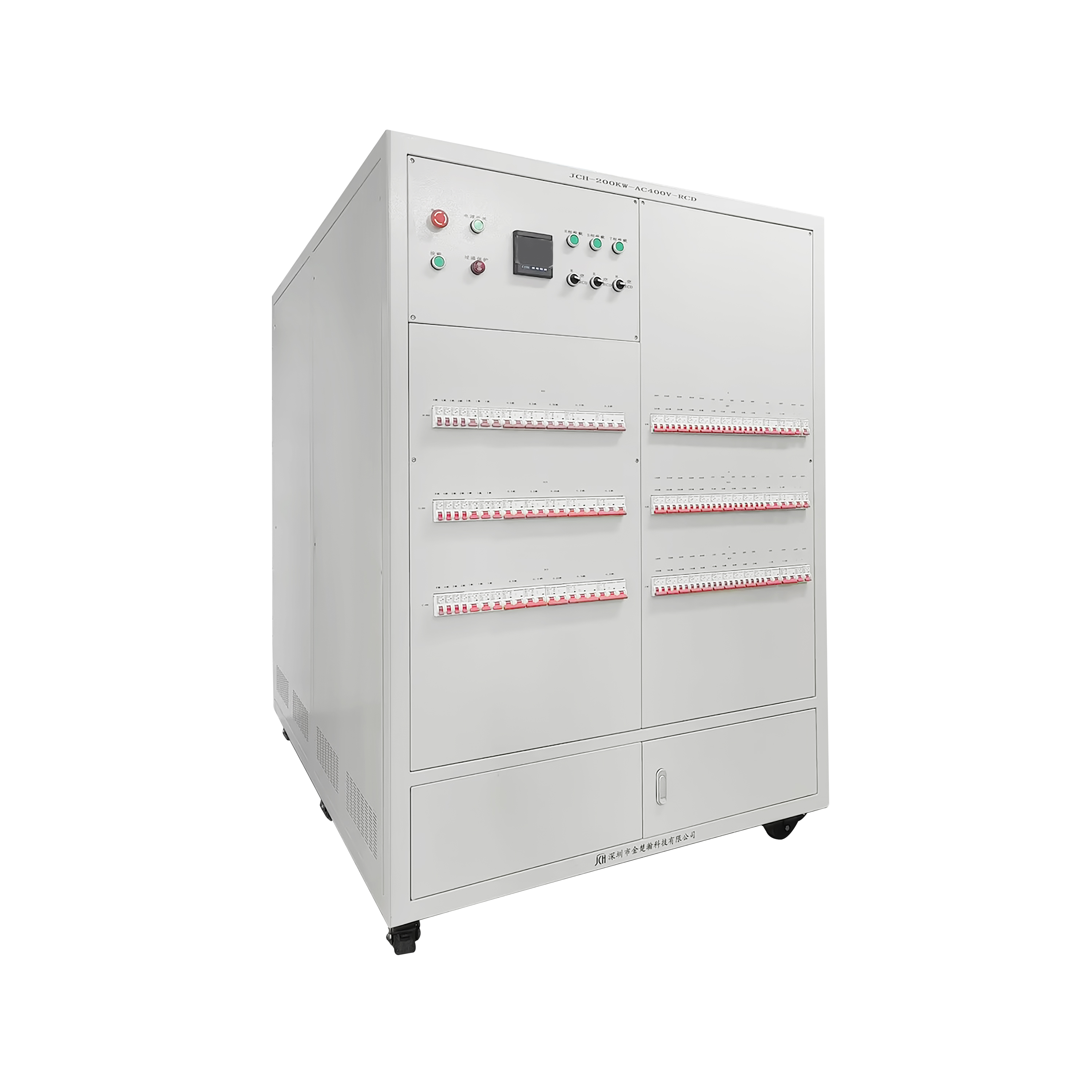

三標機柜式交流樁測試儀

型號

EVSA-2000-25KW-GEU

額定電壓

AC380V/AC220V

額定電流

國標32A、歐標32A、美標50A

負載額定功率

國標、歐標采用三相四線制，三相總功率可達25KW,美標測試時可并聯一相使用，電流能達到76A。

充電樁槍座

國標/歐標32A交流槍座、美標50A交流槍座

工作電源

AC220V±10%、50HZ

帶載方式

安德森端子R、S、T、N

控制方式

HMI手動控制

通信協議

MODBUS 協議

顯式方式

HMI顯示

防護等級

IP20(適合室內使用）

工作方式

可連續工作

保護功能

接地保護、急停保護、過流保護

外部尺寸

約：寬550mm*深600mm*高1136mm

箱體顏色

藍框+灰色機柜

適用環境溫度

-10℃～+50℃

適用相對濕度

≤95%

海拔高度

≤2500米

R2/R3調節范圍

R2:400Ω～5000Ω    R3:400Ω～5000Ω

測試項目

交流控制導引、占空比測量、S2開關、CP電壓測量、CC阻值測量、R2、R3電阻調節、CP斷針、PE斷針等，生成測試報告。
