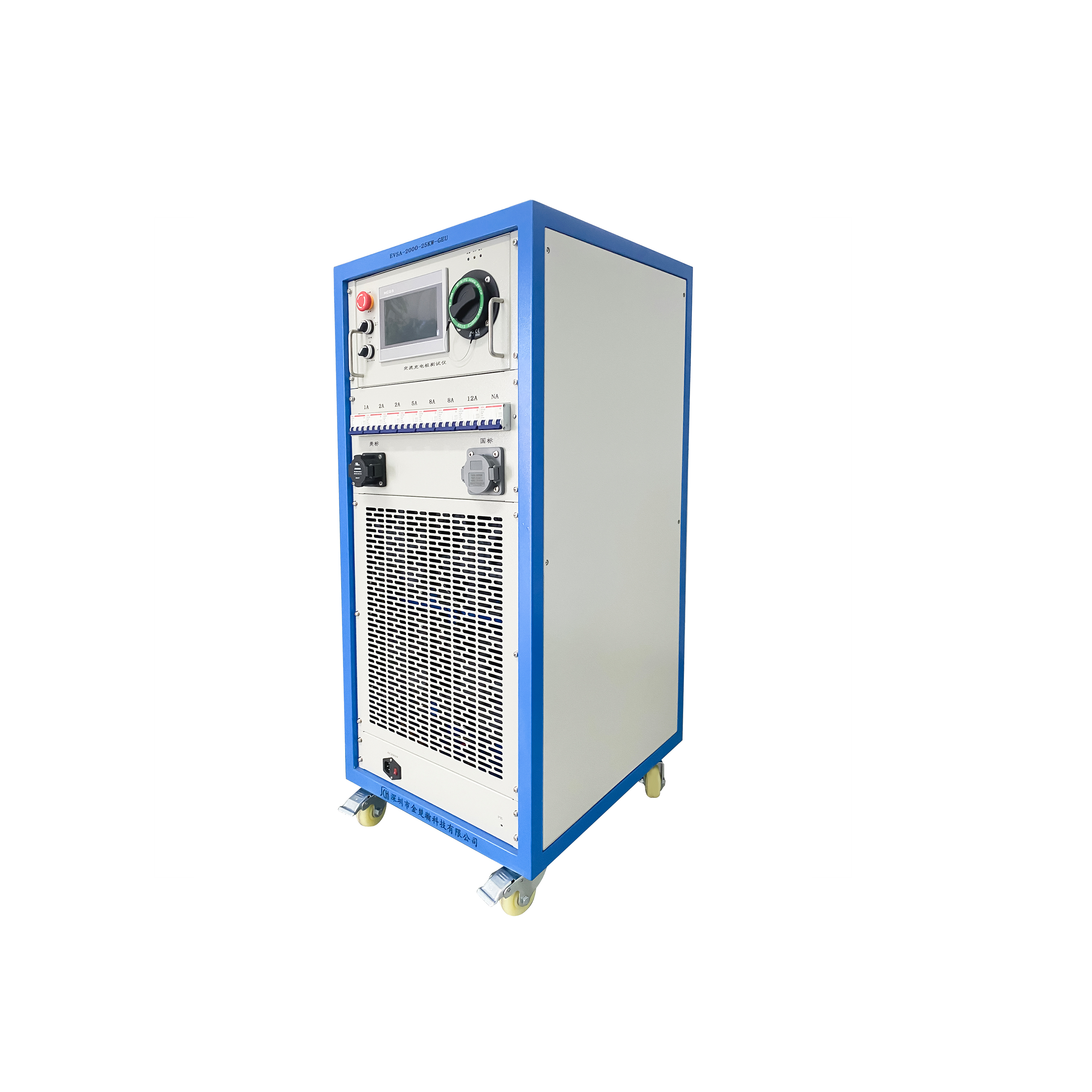

EVSA-2000-25KW-GEU 三標機柜式交流樁測試儀
產品概述
金楚瀚EVSA-2000-25KW-GEU三標機柜式交流樁測試儀可模擬電動汽車正常狀態與故障狀態的工況,內置交流樁接口測試部分及功率部分。本產品可為交流充電樁研發人員、實驗檢測部門、產品制造廠商、現場安裝調試和維修人員等，提供一種獨立的方式，來診斷、檢測和驗證交流充電產品的功能，及產品與相關標準的符合程度。
參考標準
1、QGDW 1591-2014 電動汽車非車載充電機檢驗技術規范；
2、GB 19212.1-2008 電源、電抗器和類似產品的安全第一部分：通用要求；
3、GB/T 14048.1-2000 低壓開關設備和控制設備總則；
4、GB 5226.1-2002 機械安全 機械電氣設備第一部分：通用技術條件；
5、GJB 235-87 工、中頻移動負載通用技術條件；
6、GB/T 18487.1 電動汽車傳導充電系統 第一部分：通用要求；
7、GB/T 20234.2 電動汽車傳導充電用連接裝置 第二部分：交流充電接口；
8、GB/T 34657.1 電動汽車傳導充電互操作性測試規范第1部分；
9、SAE J1772 電動汽車和插電式混合動力電動汽車傳導式充電接口。
技術參數
|
技術參數 |
|
|
負載型號 |
JCH-EVSA-2000-25KW-GEU |
|
負載特性 |
阻性 |
|
額定輸入電壓 |
AC220V單相，AC400V三相 |
|
額定輸入功率 |
三相25KW |
|
額定輸入電流 |
單相38A(國標) |
|
電流 |
1~38A |
|
最大使用功率 |
國標、歐標采用三相四線制，三相總功率可達25KW,美標測試時可并聯一相使用，電流能達到76A。 |
|
功率因素 |
PF=1 |
|
負載精度 |
±5% |
|
顯式方式 |
配置多功能顯示表，實時顯示每相電壓、電流、功率等電參數 |
|
顯示精度 |
0.5% |
|
工作電源 |
AC220V/50HZ |
|
負載控制方式 |
本地手動控制 |
|
測試儀控制顯示界面 |
7寸觸摸屏 |
|
絕緣等級 |
F級 |
|
防護等級 |
IP20(適合室內使用） |
|
風扇噪音 |
≤75分貝 |
|
冷卻方式 |
強制風冷 |
|
工作方式 |
可以連續工作 |
|
輸入方式 |
交流槍座（國標三相槍座、歐標三相槍座、美標單相槍座） |
|
手動測試端子 |
引出L1/L2/L3/N/PE/CC/CP接線端子，方便手動測試 |
|
S2開關 |
配置信號電阻開關，并接槍座 |
|
CP控制開關 |
配置單獨CP通斷控制開關 |
|
R2/R3電阻 |
R2/R3配置電阻卡，可在觸摸屏上設置阻值 |
|
保護功能 |
過溫保護 急停保護 接地保護 蜂鳴提示 |
|
適用環境溫度 |
-10℃～+50℃ |
|
移動方式 |
配置承重萬向輪，方便移動 |
|
設計尺寸 |
≤寬 550*深700*高1092mm |
|
適用相對濕度 |
≤95% |
|
海拔高度 |
≤2500米 |
|
工頻耐受電壓 |
2000V（1min）,無擊穿、無閃絡現象 |
功能特點
交流充電接口的物理結構驗證
- 交流充電接口結構尺寸驗證；
- 交流充電接口插撥力測試；
- 交流充電接口機構鎖扣功能驗證；
交流充電接口的電氣性能驗證
- 正常充電測試；
- 監測交流充電接口每相電壓、電流、電量、功因等參數；
- 交流充電接口控制導引驗證；
- 測試控制確認信號CP；
- 占空比、電壓、頻率；
- 充電樁允許充電最大電流等；
- 測試充電連接確認CC，即時電阻與狀態確認；
- 充電結束測試；
交流樁異常模擬驗證
- 過載，可過載120%；
- S2斷開測試；
- 漏電流測試；
互操作性測試
- A11001 ： 連接確認測試；
- A13001 ： 充電準備就緒測試；
- A14001 ： 啟動和充電階段測試；
- A15001 ： 正常充電結束測試；
- A13501 ： CC斷線測試；
- A13502 ： CP斷線測試；
- A13503 ： CP接地測試；
- A14501 ： 保護接地導體連接性丟失測試；
- A14502 ： 輸出過流測試；
- A14503 ： 斷開開關S2測試；
- A16002 ： CP回路電壓限值測試；
