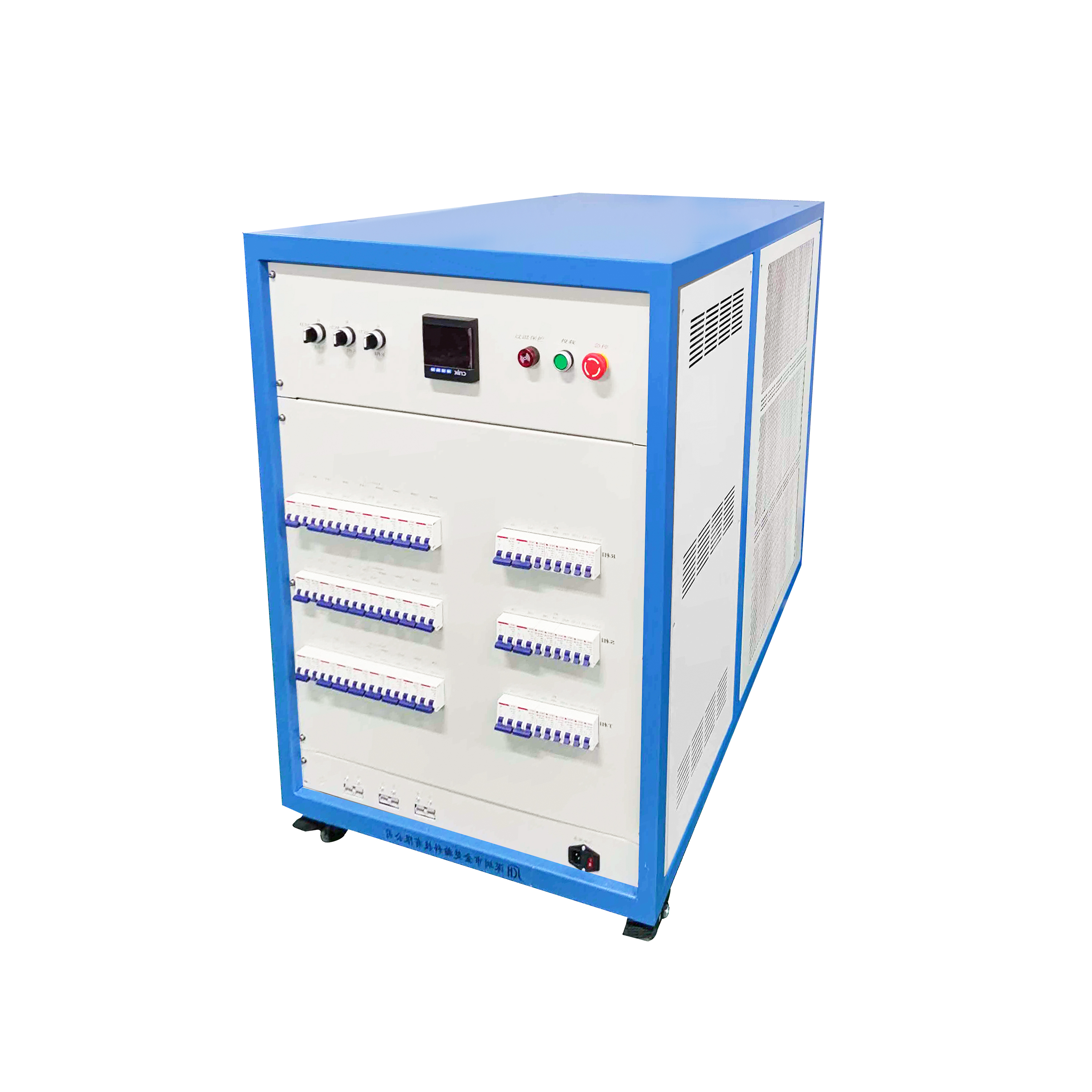

JCH-20KW-AC400V-RCD 20KWRCD負載
一、產品概述
金楚瀚交流非線性負載內置阻性負載及容性負載，是UPS、逆變器、變頻器及交流變頻電源測試不可缺少的設備。本產品適合電力電子產品帶載測試及老化測試。
二、參考標準
1、QC/T 895-2011 電動汽車用傳導式車載充電機；
2、YD/T1095-2008 通信用不間斷電源(UPS)；
3、GB 19212.1-2008 電源、電抗器和類似產品的安全第一部分：通用要求；
4、GB/T 14048.1-2000 低壓開關設備和控制設備總則；
5、GB/T 13032-2010 船用柴油發電機組；
6、GB 5226.1-2002 機械安全 機械電氣設備第一部分：通用技術條件；
7、GJB 235-87 工、中頻移動負載通用技術條件
三、技術參數
|
設備技術參數 |
|
|
名稱 |
交流負載 |
|
型號 |
JCH-20KW-AC400-RCD |
|
額定電壓 |
AC230V(L-N:AC230V) |
|
額定功率 |
20KW(PF=1.0),20KVA(0.7≦PF＜1.0) |
|
功率因素 |
PF:0.7～1.0 |
|
容值配比W:UF |
1:2 |
|
功率分檔 |
100W/200W/200W/500W/1KW/2KW/2KW/5KW/5KW/4KW（PF=1.0） |
|
加載分辨率 |
最小步進：100W |
|
負載精度 |
±5% |
|
工作電源 |
AC220V |
|
接線方式 |
安德森端子L/N |
|
控制方式 |
手動 |
|
保護方式 |
急停，過溫斷載，總投 |
|
顯式方式 |
電壓，電流，功率，功因等電參數 |
|
防護等級 |
IP20(適合室內使用） |
|
風扇噪音 |
75分貝 |
|
冷卻方式 |
強制風冷：左進風，右出風。 |
|
工作方式 |
可連續工作 |
|
保護功能 |
過流保護 |
|
外部尺寸(寬*深*高) |
負載主機約：寬600*深600*高1800mm（僅供參考） |
|
適用環境溫度 |
-10℃～+50℃ |
|
移動方式 |
前置萬向制動腳輪2只，后置萬向腳輪2只。 |
|
適用相對濕度 |
≤95% |
|
海拔高度 |
≤2500米 |
