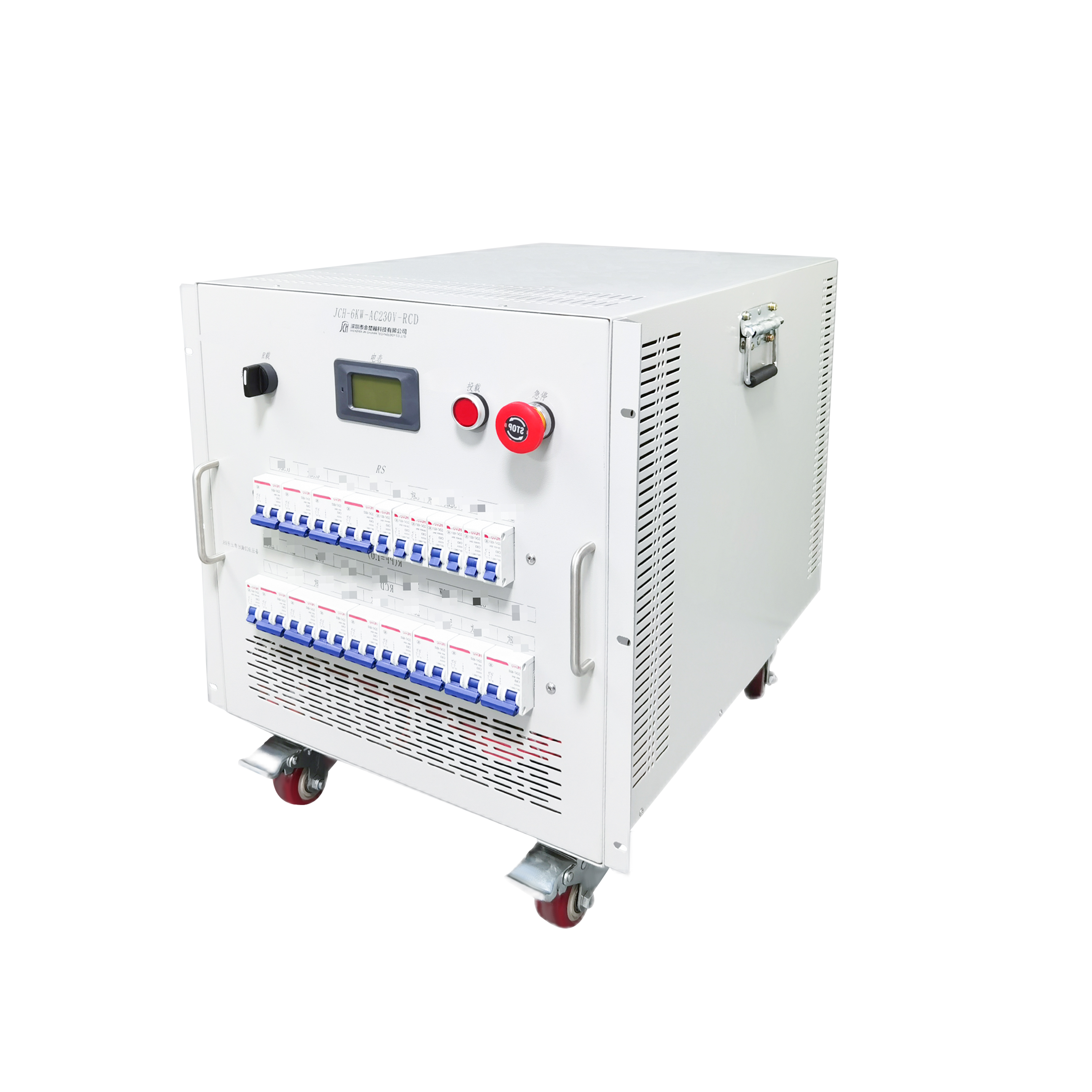

JCH-6KW-AC230V-RCD 6KWRCD負載
一、產品概述
JCH-6KW-AC230V-RCD負載負載內置阻性負載及容性負載。為UPS、逆變器、IDC機房測試不可缺少的設備。本產品滿載功率8.5KVA，產品具有過溫保護功能，溫度高時自動斷開連接，可靠性高。適合電力電子產品的線性和非線性帶載測試。
二、參考標準及規范
1、QC/T 895-2011 電動汽車用傳導式車載充電機；
2、QGDW 1591-2014 電動汽車非車載充電機檢驗技術規范；
3、YD/T 1095-2000 通信用不間斷電源-UPS；
4、GB 19212.1-2008 電源、電抗器和類似產品的安全第一部分：通用要求；
5、GB/T 14048.1-2000 低壓開關設備和控制設備總則；
6、GB/T 13032-2010 船用柴油發電機組；
7、GB 5226.1-2002 機械安全 機械電氣設備第一部分：通用技術條件；
8、GJB 235-87 工、中頻移動負載通用技術條件
三、技術參數
|
設備技術參數 |
|
|
型號 |
JCH-6KW-AC230V-RCD |
|
負載類型 |
RCD載/R載 |
|
額定輸入電壓 |
230VAC |
|
標稱R載功率 |
6000W（AC230V,PF=1.0) |
|
視在功率 |
8.5KVA（AC230V,PF=0.7) |
|
投載類型 |
RS、R、C單獨投載 |
|
RCD載下PF值 |
0.7 |
|
功因調整 |
0.6~0.8可調 |
|
投載方式 |
多檔階梯式 |
|
檔位 |
7檔RS+7檔R載+7檔C載 |
|
RS載檔位 |
RS1 RS2 RS3 RS4 RS5 RS6 RS7 |
|
R載檔位 |
100W/200W/200W/500W/1KW/2KW/2KW（AC230V,PF=1.0) |
|
RCD檔位 |
170VA/350VA/350VA/850VA/1.7KVA/3.4KVA/3.4KVA（AC230V,PF=0.7) |
|
負載精度 |
±5% |
|
R載功率調整范圍 |
0~6000W |
|
RCD載功率調整范圍 |
0~8.5KVA |
|
控制方式 |
斷路器 |
|
總載瞬投 |
有 |
|
總載方式 |
船形開關+接觸器 |
|
負載應力控制 |
無 |
|
輸入顯示 |
LED顯示，電壓，電流，有功功率/PF |
|
保護方式 |
過溫自動斷載、工作電源斷電自動斷載 |
|
報警方式 |
無 |
|
負載輸入 |
安德森端子 |
|
工作電源 |
AC: 220V/50Hz |
|
電源輸入方式 |
10A插座 |
|
操作面 |
頂部 |
|
電阻類型 |
不銹鋼功率電阻 |
|
絕緣等級 |
F級 |
|
防護等級 |
IP20 |
|
風扇噪音 |
75分貝 |
|
冷卻方式 |
風冷 |
|
工作方式 |
可連續工作 |
|
保護功能 |
過溫 |
|
外部尺寸 |
長寬高約544*544*710mm(僅供參考) |
|
適用環境溫度 |
-20℃ ~ 50℃ |
|
移動方式 |
腳輪移動 |
|
適用相對濕度 |
≤95% |
|
海撥高度 |
≤4000米 |
